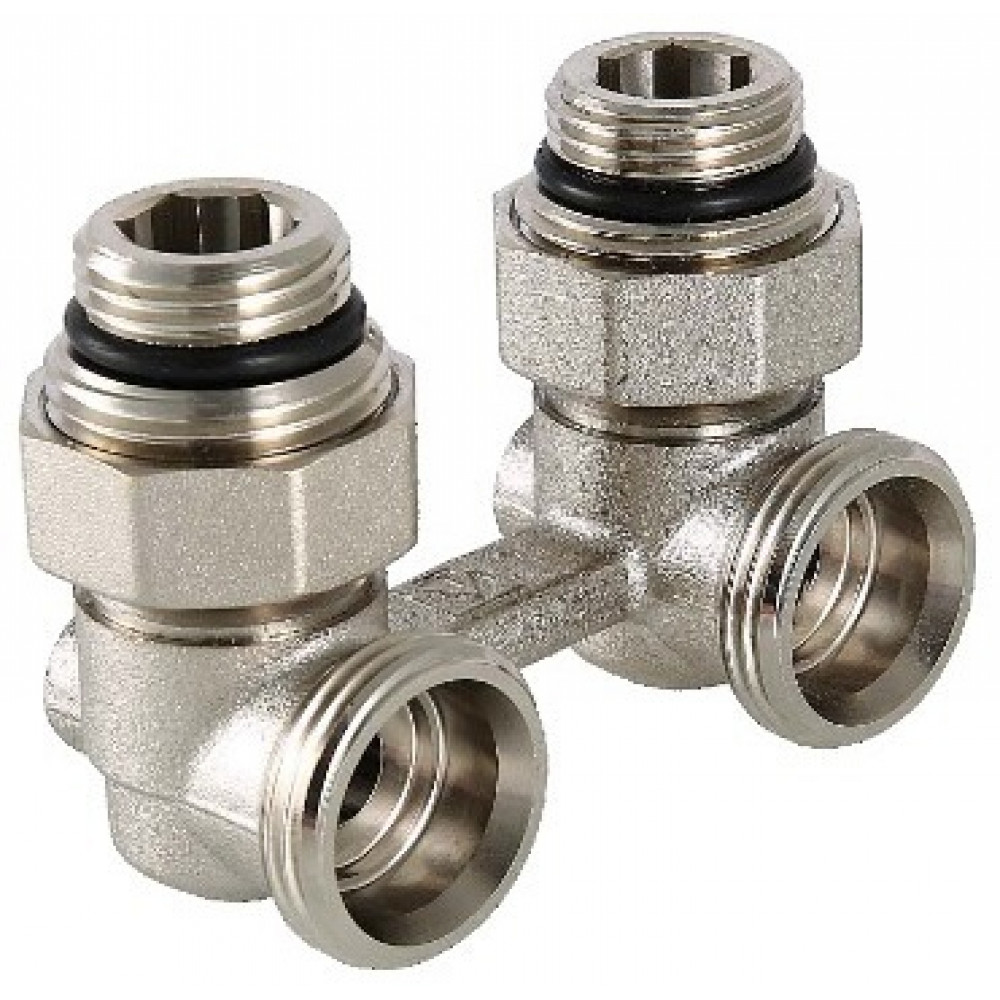

Узел нижнего подключения радиатора Valtec 1/2"x3/4", евроконус, угловой (арт. VT.345.KNA.E04)

Угловой узел нижнего подключения радиатора VT.345.KNA представляет собой латунный Н-образный клапан для нижнего подключения отопительных приборов с межосевым расстоянием присоединительных патрубков 50 мм (стального панельного радиатора или стального конвектора) и комплектом адаптеров. Особенность узла – угловое расположение относительно друг друга патрубков присоединения к отопительному прибору и трубной разводке. Это, в частности, упрощает так называемое тыльное подключение отопительного прибора – при скрытых в стене подводящих трубах. Клапан снабжен шаровыми затворами для перекрытия потока. Резьба патрубков для присоединения труб – наружная, 3/4", «евроконус». Патрубки для подключения к радиатору укомплектованы самоуплотняющимися адаптерами с резьбой 1/2" (в комплекте – 2 шт.). Узел нижнего подключения радиатора угловой рассчитан на применение в системах отопления с рабочей температурой до 120°С и давлением до 10 бар. Фитинги для присоединения к трубопроводу Пластиковые трубы VT.4410 Металлополимерные трубы VT.4420, VTc.712E Медные трубы VT.4430 Полипропиленовые трубы VTp.708Е Конструкция 1 - корпус из горячепресованной латуни CW617N; 2 - запорный шар из горячепресованной латуни CW617N; 3 - накидная гайка из горячепресованной латуни CW617N; 4 - седельное кольцо из тефлона; 5 - уплотнительное кольцо из EPDM Sh 70; 6 - патрубок из горячепресованной латуни CW617N; 7 - резьбовой переходник из латуни CW614N; 8 - шток; 9 - уплотнительное кольцо из EPDM Sh 70. Габариты Высота A - 35 мм Высота C - 26 мм Ширина D - 42 мм Ширина E - 47 мм Размер резьбы F - 3/4" Размер резьбы G - 3/4" Указания по монтажу Клапан должен монтироваться таким образом, чтобы на него не передавались продольные, поперечные усилия и моменты от трубопровода. Использование при монтаже клапана рычажных ключей не допускается. Для присоединения к отопительной сети рекомендуется использовать фитинги с переходом на «евроконус». Переходники VT. AVK 01 монтируются с помощью шестигранного ключа SW12. Присоединение клапана к трубопроводам следует производить в соответствии с направлением потока рабочей среды, указанном в паспорте отопительного прибора. После монтажа системы необходимо произвести её гидравлическое испытание статическим давлением, в 1,5 раз превышающим расчетное рабочее давление в системе. Указания по эксплуатации Не допускается использовать клапаны для регулировки потока теплоносителя. При установке клапанов в однотрубные системы перед ними должен быть предусмотрен замыкающий участок (байпас) Разборка клапана не допускается. Не допускается замораживание рабочей среды внутри клапана. При осушении системы на зимний период , шаровые краны следует оставлять в полуоткрытом положении, чтобы между шаровым затвором и корпусом клапана не осталось жидкости.
