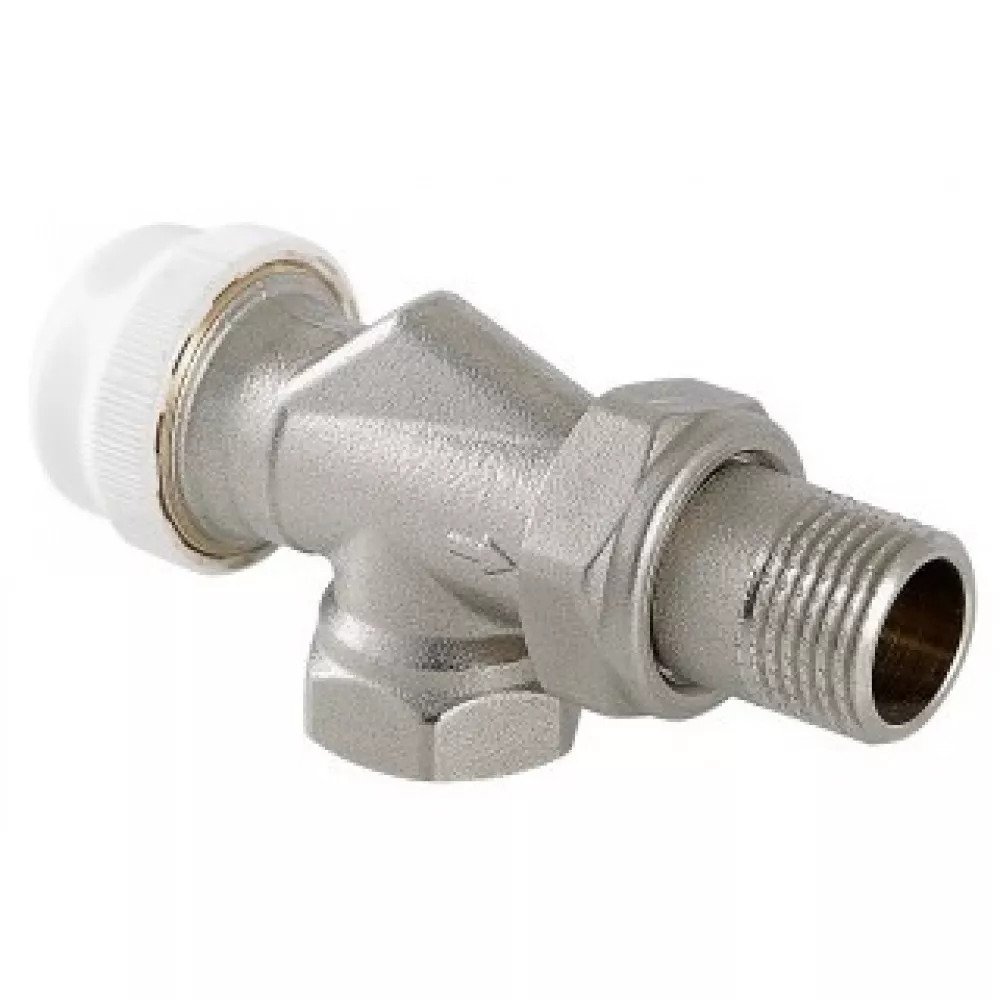

Угловой клапан термостатический Valtec 1/2" с осевым управлением

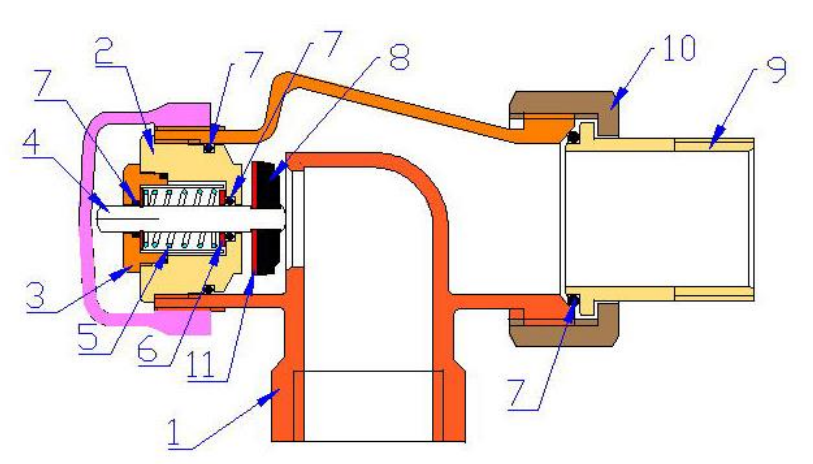

Угловой радиаторный термостатический клапан с осевым управлением Valtec VT.179.N.04 предназначен для регулирования расхода теплоносителя я с температурой до 110°С и рабочим давлением до 10 бар через отопительный прибор водяной системы отопления. В случае комплектации термоголовкой это будет происходить автоматически, в зависимости от температуры воздуха в помещении. Преимуществом данной модели является то, что термоголовка всегда будет располагаться горизонтально, вдоль радиатора, а не над самим клапаном, независимо от того, куда направлены подводящие трубы – вниз или в стену. Это позволяет более точно поддерживать заданную температуру в помещении. Конструкция 1 - корпус из латуни CW617N 2 - втулка пружинной камеры из латуни CW614N 3 - сальниковая втулка из латуни CW614N 4 - шток из нерж.стали AISI 304 5 - пружина из нерж.стали AISI 304 6 - шайба из нерж.стали AISI 304 7 - уплотнительное кольцо из EPDM 8 - золотник из EPDM 9 - патрубок полусгона из латуни CW617N 10 - накидная гайка полусгона из латуни CW617N 11 - тарелка золотника Указания по монтажу Терморегулятор должен монтироваться таким образом, чтобы на него не передавались продольные, поперечные усилия и моменты от трубопровода. Направление потока теплоносителя должно совпадать с направлением стрелки на корпусе клапана. Использование при монтаже клапана рычажных ключей не допускается. Клапаны могут устанавливаться в любом монтажном положении, при этом термостатическая головка должна находиться в зоне наименьшего воздействия тепловых потоков от нагревательных приборов и трубопроводов. Муфтовые соединения должны выполнять с использованием в качестве уплотнительных материалов ФУМ (фторопластовый уплотнительный материал) или сантехнической полиамидной нити. При монтаже клапана первым к трубопроводу или прибору присоединяется корпус полусгона (10). Перед монтажом полусгона необходимо удостовериться в наличии и целостности резиновых уплотнительных колец (12,13). Монтаж корпуса полусгона (10) производится с помощью специального сгонного ключа. Накидную гайку полусгона после затяжки вручную следует довернуть ключом не более, чем на полоборота Перед установкой термостатической головки , ее следует настроить в положение наибольшего открытия (поз.5). Накидную гайку термостатической головки присоединяют к клапану вручную до упора. Доворачивание гайки каким-либо инструментом не допускается. Указания по эксплуатации При установке терморегулятора на отопительные приборы в однотрубных системах отопления, перед клапаном обязательно должен устраиваться обводной участок (байпас). Установка запорной и регулирующей арматуры на байпасе не допускается. Разборка клапана допускается только при слитом теплоносителе. Не допускается закрытие терморегулятора шторами и экранами. Не допускается замерзание рабочей среды внутри клапана.
