Комплект Valtec 1/2"x3/4" терморегулирующего оборудования

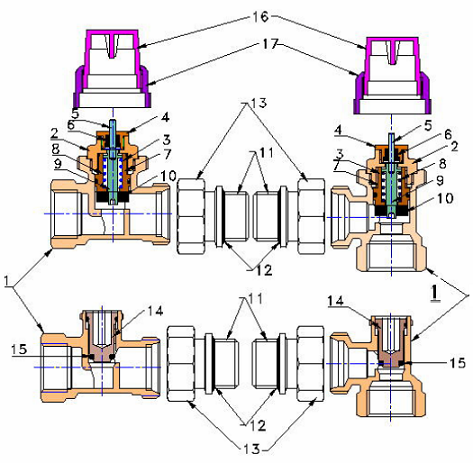

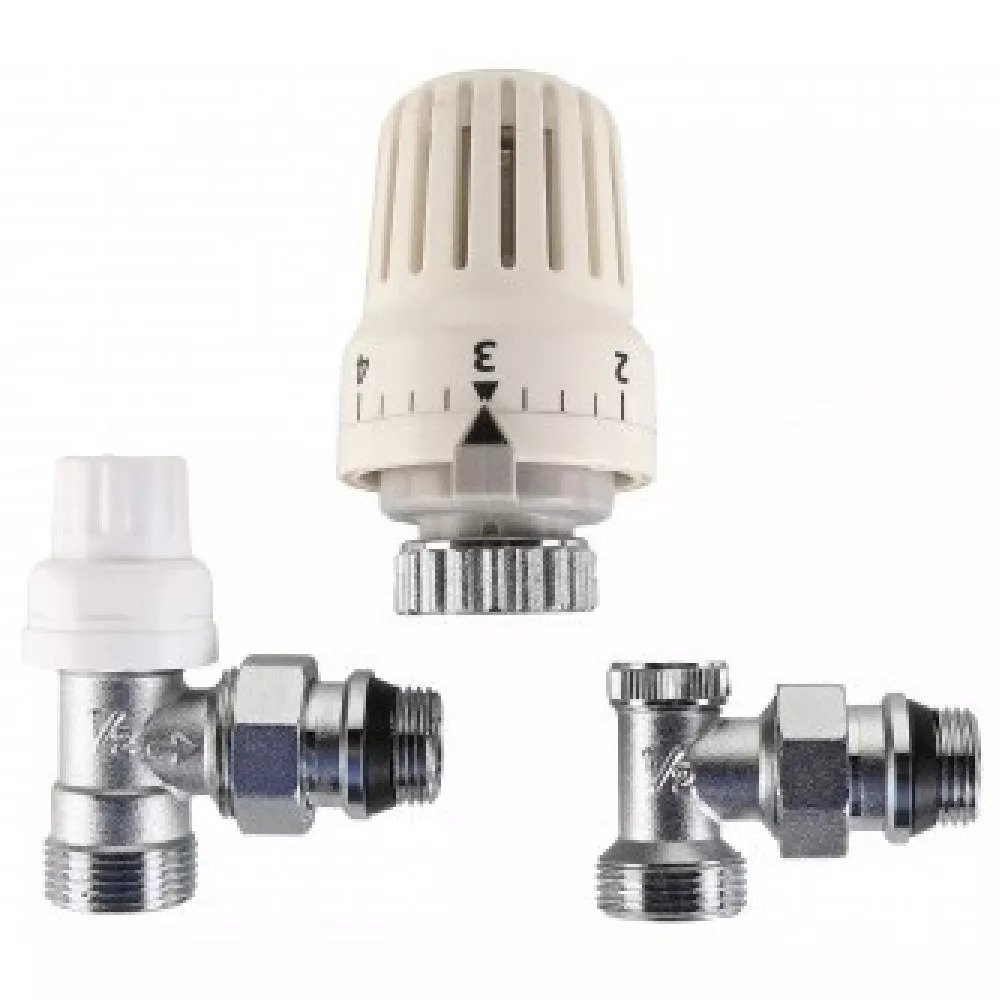

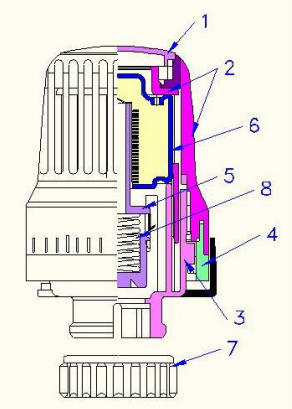

Комплект терморегулирующего оборудования VT.045.NER включает в себя угловые термостатический клапан, запорно-регулировочный клапан и термостатическую головку VT.3000. Набор предназначен для бокового подключения прибора водяного отопления, автоматического регулирования расхода теплоносителя через него в зависимости от температуры воздуха в помещении, гидравлической балансировки системы отопления. Клапаны выполнены из качественной сантехнической латуни с гальваническим покрытием и оснащены самоуплотняющимися полусгонами. Колпачок ручной регулировки на термостатическом клапане состоит из двух частей – неподвижной нижней и вращающейся верхней. Это позволяет многократно производить монтажную настройку клапана в условиях строительства (до установки термостатической головки), не переживая за целостность резьбы на пластиковом колпачке. Комплект помещён в пылевлагозащитную блистерную упаковку. Стоимость данного комплекта меньше, чем при раздельной покупке входящих в него элементов. Конструкция Клапаны 1 - корпус из латуни CW617N; 2 - пробка корпуса из латуни CW617N; 3 - втулка пружинной камеры из латуни CW614N; 4 - сальниковая гайка из латуни CW614N; 5 - толкатель из нерж.стали AISI 304; 6 - сальниковая набивка из EPDM; 8 - пружина из нерж.стали AISI 314; 9 - шток из нерж.стали AISI 304; 10 - золотник из EPDM; 11 - патрубок полусгона из латуни CW617N; 12 - уплотнитель полусгона из EPDM; 13 - накидная гайка из латуни CW617N; 14 - золотниковая втулка из латуни CW614N; 15 - золотниковое кольцо из EPDM; 16 - подвижный элемент колпачка из ABS; 17 - неподвижный элемент колпачка из ABS. Термоголовка 1 - корпус из акрилобутадиенстирола (ABS); 2 - крышка корпуса из акрилобутадиенстирола (ABS); 3 - корпус из акрилобутадиенстирола (ABS); 4 - стопорное кольцо из акрилобутадиенстирола (ABS); 5 - шток с толкателем из полипропилена; 6 - сильфонная ёмкость из оцинкованной стали; 7 - накидная гайка из никелированной латуни CW617N; 8 - пружина штока из нерж.стали AISI 303; 9 - фиксатор из стеклонаполненного полиамида; 10 - кольцо-ограничитель из стеклонаполненного полиамида. Комплект поставки головка термостатическая жидкостная VT.3000; клапан термостатический с колпачком ручной регулировки VT.031; клапан настроечный с заглушкой и прокладкой; -упаковка блистерная. Указания по монтажу Клапаны должны монтироваться таким образом, чтобы на него не передавались продольные, поперечные усилия и моменты от трубопровода. При использовании термостатической головки или сервопривода, колпачок ручной регулировки с термостатического клапана должен быть снят. Направление потока теплоносителя должно совпадать с направлением стрелки на корпусе клапана. Терморегулятор устанавливается на входе теплоносителя в нагревательный прибор, а настроечный клапан – на выходе из прибора. Использование при монтаже клапанов рычажных ключей не допускается. 9 Термостатические клапаны могут регулироваться вручную (регулировочным колпачком), термоголовкой или сервоприводом. Клапаны могут устанавливаться в любом монтажном положении. Термостатические клапаны следует размещать так, чтобы тепловые потоки от радиатора или труб не воздействовали на термоголовку. Муфтовые соединения должны выполнять с использованием в качестве уплотнительных материалов ФУМ (фторопластовый уплотнительный материал) или полиамидной сантехнической нити. При монтаже клапана первым к трубопроводу или прибору присоединяется патрубок полусгона. Перед монтажом полусгона необходимо удостовериться в наличии и целостности резинового уплотнительного кольца. Использование дополнительного уплотнительного материала при монтаже полусгона не требуется. Монтаж патрубка полусгона производится с помощью специального сгонного ключа. Накидную гайку полусгона после затяжки вручную следует довернуть ключом не более, чем на ½ оборота. При монтаже клапанов не допускается превышать максимально допустимые крутящие моменты Настроечный клапан регулируется с помощью шестигранного ключа S8. Проектная пропускная способность достигается открыванием клапана от полного закрытия на требуемое количество оборотов (см. таблицу технических характеристик). После монтажной настройки настроечного клапана он закрывается защитной латунной заглушкой с прокладкой из безасбестового паронита. Установка термостатической головки на клапан выполняется в следующем порядке: снять головку ручной регулировки с термостатического клапана; выставить на термостатической головке значение настройки «5» (шток убран); надеть термостатическую головку на клапан и вручную зафиксировать ее накидной гайкой 7, завернув ее до упора; повернуть головку в положение, удобное для ручной регулировки; установить на термоголовке позицию шкалы, соответствующую выбранному температурному режиму в помещении (рекомендуется «3»); при необходимости, стопорным кольцом 4 зафиксировать настроечное положение, предохраняя от постороннего вмешательства; Нельзя устанавливать термоголовку в зоне прямого воздействия конвективных тепловых потоков радиатора или подводящего трубопровода. Корректная работа термоголовки невозможна в случае закрытия её экраном или шторой. Термоголовка не должна попадать в зону воздействия прямых солнечных лучей. Перед запуском в эксплуатацию система отопления должна быть подвергнута гидравлическим испытаниям давлением в 1,5 раза превышающем рабочее. Указания по эксплуатации Клапаны должен эксплуатироваться при давлении и температуре, изложенных в таблице технических характеристик. При установке клапанов на отопительные приборы в однотрубных системах отопления, перед ними обязательно должен устраиваться обводной участок (байпас). Установка запорной и регулирующей арматуры на байпасе не допускается. При протечке термостатического клапана по штоку, рекомендуется заменять целиком сальниковый узел толкателя (поз.4,5,6), приобретя ремкомплект VT.AVT.0.0. Эта процедура может быть произведена без спуска теплоносителя из системы. Любая дальнейшая разборка клапана допускается только при слитом теплоносителе. Разборка термоголовки не допускается. Закрытие термоголовки сухой или влажной ветошью, а также неполное закручивание накидной гайки приведет к неправильной работе терморегулятора. Не допускайте попадание в корпус термоголовки мусора и насекомых. Корпус термоголовки необходимо периодически чистить от пыли. При этом не допускается использовать химические растворители и абразивные материалы. При использовании в качестве теплоносителя незамерзающих жидкостей при температуре воздуха ниже +3°С термоголовки необходимо снять с термостатических клапанов. Не допускается замерзание рабочей среды внутри клапанов.
