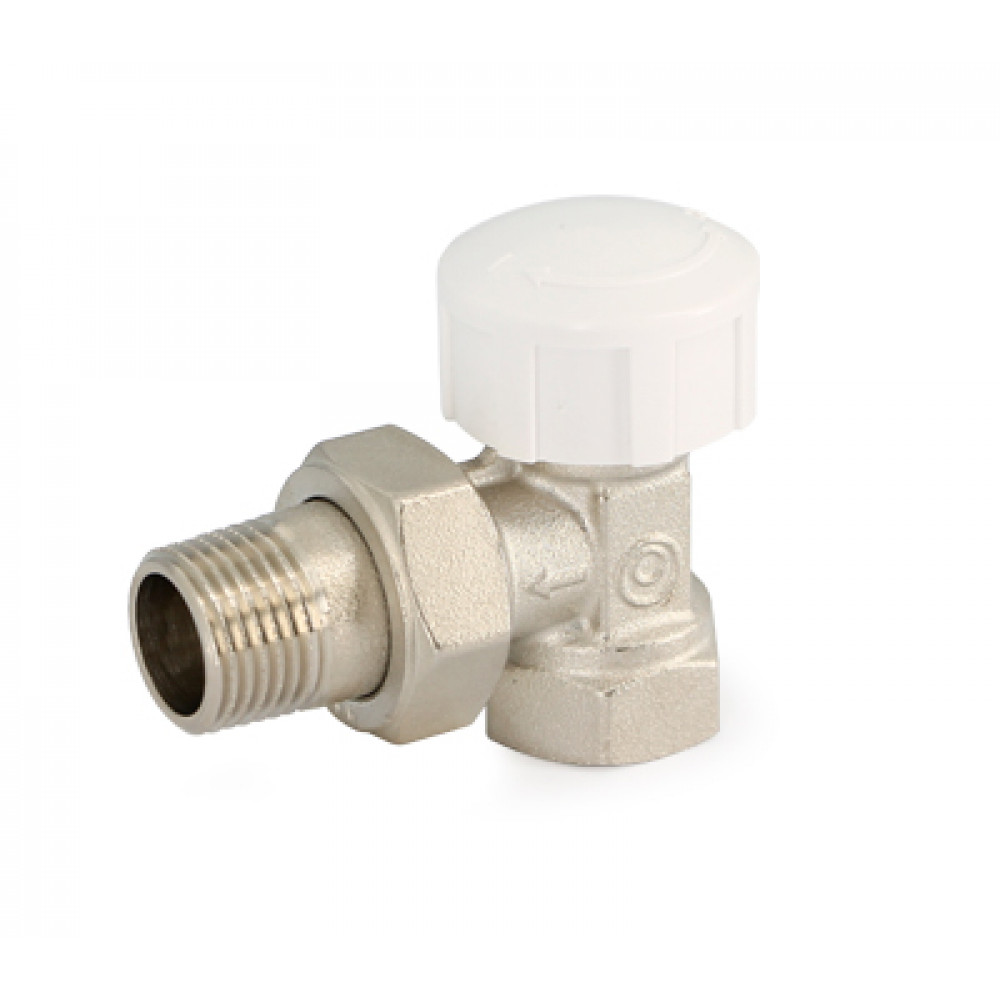

Вентиль термостатический угловой Uni-Fitt Thermo 1/2" для радиатора

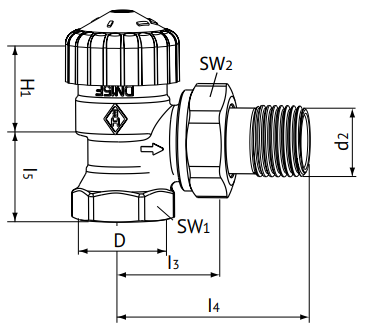

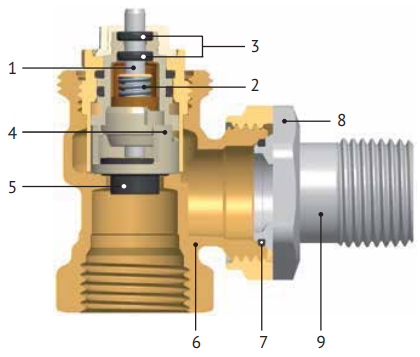

Угловой термостатический вентиль Uni-Fitt Thermo 1/2" для радиатора (165V2000) предназначен для автоматического плавного регулирования (при подключении термостатической головки) расхода теплоносителя в отопительных приборах двухтрубных систем отопления с давлением до 10 бар. Защитный колпачок, поставляемый с вентилем, регулирующим элементом не является. В качестве теплоносителя может использоваться вода или незамерзающие жидкости с температурой до +110°C. Вентиль имеет предварительную настройку, что позволяет точно настроить систему отопления. Благодаря разъёмному соединению вентиля радиатор легко может быть демонтирован (после перекрытия запорной арматуры на подающем и обратном трубопроводах) для проведения профилактических и ремонтных работ. Конструкция 1 - шток из нерж. стали; 2 - пружина из нерж. стали; 3 - уплотнительная прокладка из EPDM; 4 - вставка преднастройки (Латунь, полифениленсульфид); 5 - конус клапана из EPDM; 6 - корпус из латуни CW617N; 7 - уплотнительная прокладка из EPDM; 8 - накидная гайка из латуни; 6 - ниппель из латуни. Габариты Размер резьбы D - Rp 1/2" Размер резьбы d2 - R 1/2" Длина l3 - 26 мм Длина l4 - 53 мм Высота l5 - 23 мм Высота H1 - 23,5 мм Размер ключа SW1 - 27 мм Размер ключа SW2 - 32 мм Указания по монтажу Вентиль должен быть установлен на подающем трубопроводе. Вентиль не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на вентиль от трубопровода. Вентиль должен быть установлен на трубопроводе таким образом, чтобы шток находился в горизонтальном положении. Такой монтаж позволит повысить точность работы термостатической головки, установленной на вентиль. Муфтовые соединения должны выполняться с использованием уплотнительных материалов. Перед установкой вентилей трубопровод должен быть очищен от окалины и ржавчины. Системы отопления,трубопроводы котельных по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей. Вентиль должен быть надёжно закреплен на трубопроводе, подтекание рабочей жидкости по резьбовой части не допускается. После монтажа обязательно проводится манометрическое испытание герметичности системы. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними. Испытание проводится при снятых защитных колпачках и без установленных на вентили термостатических головок.
