Коллекторный блок Valtec 1"х3/4" 8 выходов с расходомерами (латунь) VTc.596.EMNX.0607

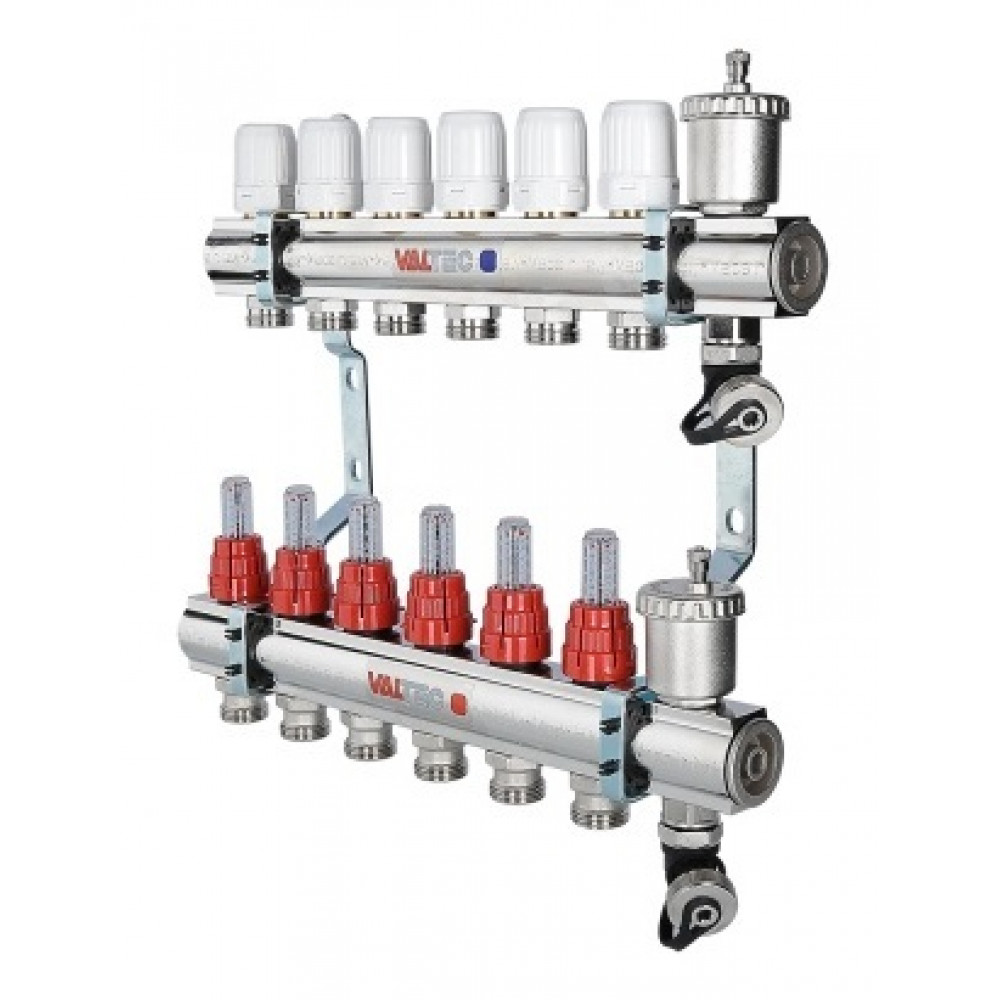

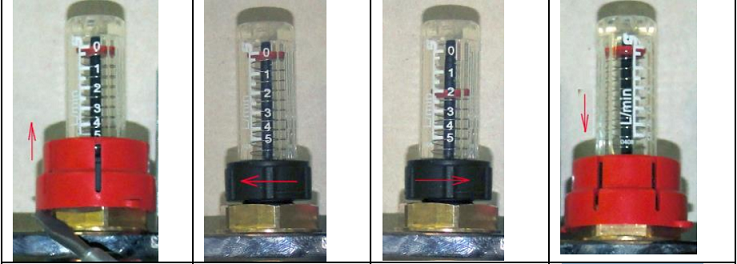

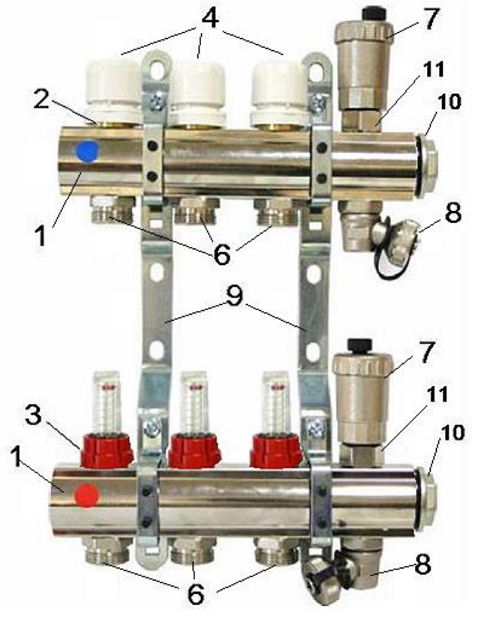

Коллекторный блок Valtec 1"х3/4" на 8 контуров с расходомерами (латунь) VTc.596.EMNX.0607 предназначен для распределения теплоносителя (воды или раствора гликоля) с рабочей температурой до 90°С и давлением до 10 бар к потребителям в системах водяного отопления: радиаторам, конвекторам, петлям теплого пола, обогрева открытых площадок. Коллекторный блок представляет собой подающий (нижний) и обратный (верхний) коллекторы размером 1" из горячештампованной никелированной латуни марки CW617N, соединённые парой кронштейнов из оцинкованной стали. Межосевое расстояние между коллекторами 200 мм. Коллекторный блок имеет 8 выходов с присоединением по стандарту «евроконус» (3/4" с наружной резьбой). Расстояние между выходами составляет 50 мм. Коллекторный блок оснащён настроечными клапанами с расходомерами на подающем коллекторе и термостатическими клапанами на обратном коллекторе. Укомплектован также автоматическими воздухоотводчиками с отсекающими клапанами и дренажными кранами. Шкала прозрачной колбы расходомера отградуирована в диапазоне расхода от 0,5 до 5,0 л/мин. Текущее значение расхода определяется по положению индикаторной шайбы. Расходомер можно разобрать и прочистить при загрязнении. Соединение всех элементов блока между собой выполнено на резиновых уплотнительных кольцах, что позволяет отказаться от использования дополнительных уплотнительных материалов. Условная пропускная способность kvs коллектора - 2,5 м 3 /час. Ширина коллекторного блока составляет 462 мм, высота 316 мм, глубина 88,5 мм. Весит изделие 5,78 кг. Конструкция 1 - Подающий и обратный коллектор 1"х3/4" из горячештампованной латуни CW617N. 2 - Термостатический клапан - плавно перекрывает поток под воздействием ручки (4) или электротермического сервопривода. 2.1 - Головка термостатического клапана - при течи из-под штока головка клапана может быть отремонтирована или заменена. 3 - Настроечный клапан с расходомером (ротаметром) для балансировки петель при наладке системы. 4 - Ручка термостатического клапана для ручного управления. Перед установкой сервопривода ручку необходимо снять. 6 - Ниппель переходной 1/2"х3/4" имеет с одного конца седло для термостатического или настроечного клапана, с другого – профиль «евроконус» для присоединения трубопроводов. 7 - Автоматический поплавковый воздухоотводчик служит для удаления из системы воздуха и газов. 8 - Поворотный дренажный кран служит для заполнения или опорожнения системы. 9 - Сдвоенный кронштейн из нержавеющей стали. 10 - Резьбовая пробка глушит торцевой патрубок G1" коллектора. 11 - Отсекающий клапан воздухоотводчика позволяет снимать воздухоотводчик, не сливая воду с коллектора. Указания по монтажу Сборку коллекторного блока и присоединение трубопроводов следует производить без использования дополнительных герметизирующих материалов (ФУМ, льна и т.п.), поскольку каждое соединение снабжено комплектным уплотнительным резиновым кольцом. Балансировка петель производится с помощью настроечных клапанов с расходометрами. При течи из-под штока термостатического клапана, головка клапана может быть снята, отремонтирована или заменена. Головка отвинчивается с помощью гаечного ключа. Сливать воду из коллектора при этом не нужно. Термостатические клапаны должны находиться на обратном коллекторе, а расходомеры с регулировочными клапанами – на подающем. Для подключения пластиковой трубы рекомендуем использовать коллекторные фитинги серии VT.4410, для металлополимерной трубы - фитинги серий VT.4420 и VTc.712E, для полипропиленовой трубы - VTp.708E (3/4"), медную трубу можно подключить с помощью фитингов серии VT.4430. При установке коллекторных сборок в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов. После монтажа обязательно проведите испытание герметичности системы - это позволит обезопасить систему от протечек. После проведения гидравлического испытания коллекторной сборки обжимные гайки соединителей следует подтянуть. Настройка ручного клапана с расходомером Снимите красную защитную гильзу. Полностью закройте клапан поворотом черной втулки, чтобы указатель расхода переместился на «0». Чёрной втулкой выставьте требуемое по расчёту значение расхода (в л/мин) по расходомеру. Наденьте красную защитную гильзу.
