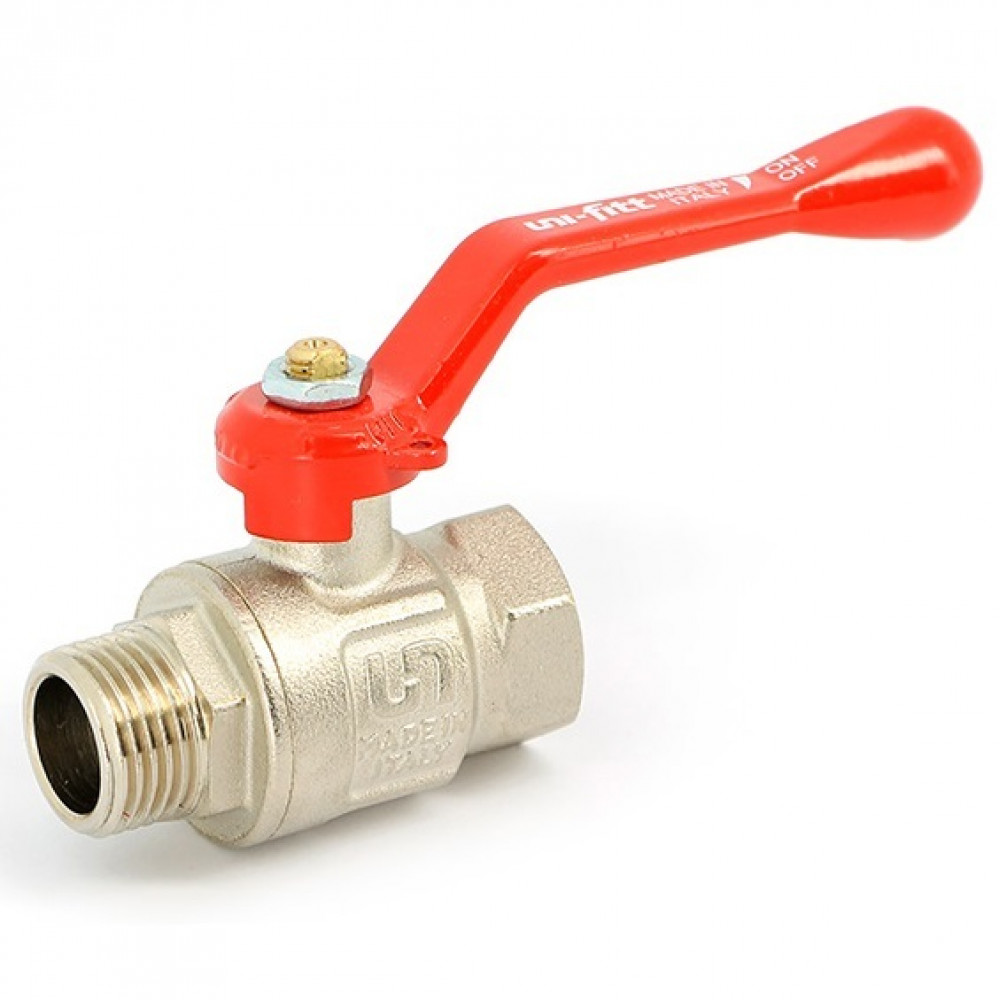

Кран шаровой Uni-Fitt Etalon 1 1/4" НР/ВР полнопроходной, ручка-рычаг 111L5000

Шаровой кран Uni-Fitt Etalon 1 1/4" НР/ВР с наружной/внутренней резьбой полнопроходной с ручкой-рычагом 111L5000 предназначен для быстрого перекрытия потока на трубопроводах бытовогоиспользования систем горячего и холодного водоснабжения и отопления. Шаровой кран Юни-Фитт не создаёт сопротивления потоку и не может использоваться для регулирования потока. Условия эксплуатации Кран шаровой Uni-fitt 111L5000 с номинальным диаметром прохода 32 мм может применяться в системах с давлением до 30 бар и с температурой рабочей среды от -20°C до +120°C (без пара и льда). Конструкция и материалы шарового крана Юни-Фитт с ручкой-рычагом 1 - Корпус (латунь CW617N) 2 - Шар (латунь CW617N) 3 - Уплотнения шара (тефлон) 4 - Уплотнительные кольца (NBR) 5 - Шток (латунь CW617N) 6 - Гайка (сталь) 7 - Рукоятка-рычаг (алюминий) 9 - Накидная гайка (латунь CW617N) 10 - Ниппель (латунь CW617N) Габариты шарового крана Uni-Fitt1 1/4" НР/ВР полнопроходной, ручка-рычаг 111L5000 N - 1 1/4" DN - 32 мм A - 100 мм B - 66,6 мм C - 56,8 мм E - 17 мм L - 90 мм Указания по монтажу полнопроходных шаровых кранов UniFitt Кран шаровой Uni-Fitt не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на кран от трубопровода. Кран не имеет направления потока. Может устанавливаться в любом положении, но в видимом, доступном месте для обеспечения их полного и лёгкого открытия/закрытия. Герметизация муфтовых соединений должна выполняться с использованием уплотнительных материалов: фум, лен сантехнический, анаэробный герметик, сантехническая нить. Чрезмерное количество уплотнительных материалов и излишние усилия затяжки могут привести к повреждению крана и фитинга. Перед установкой кранов трубопровод должен быть очищен от окалины и ржавчины. Системы отопления и водоснабжения по окончании их монтажа должны быть промыты водой до выхода её без механических взвесей. Кран должен быть надёжно закреплен на трубопроводе, подтекание рабочей жидкости по резьбовой части не допускается. Согласно пункту 4.1 СНиП 3.05.01-85 «Внутренние санитарно-технические системы» после монтажа обязательно проводится манометрическое испытание герметичности системы и оформляется в соответствии с Приложением № 3 к СНиПу. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними. Указания по эксплуатации Краны шаровые полнопроходные Uni-Fitt должны эксплуатироваться при давлении и температуре, указанных в паспорте изделия. Регулировка расхода потока шаровыми кранами не допускается. При установке рукоятки (шара) в промежуточном положении возможно повреждение уплотнений крана. Для полного перекрытия потока достаточно повернуть рукоятку крана по часовой стрелке на 90° (до упора); для открытия крана – повернуть рукоятку против часовой стрелки на 90° (до упора). Если кран не использовался в течение длительного времени, то его открытие/закрытие может быть затруднено, и в этом случае необходимо приложить дополнительное усилие; возможно, понадобится снять рукоятку-бабочку и использовать ручку. Для исключения «закисания» крана рекомендуется 1-2 раза в год открыть/закрыть его.
