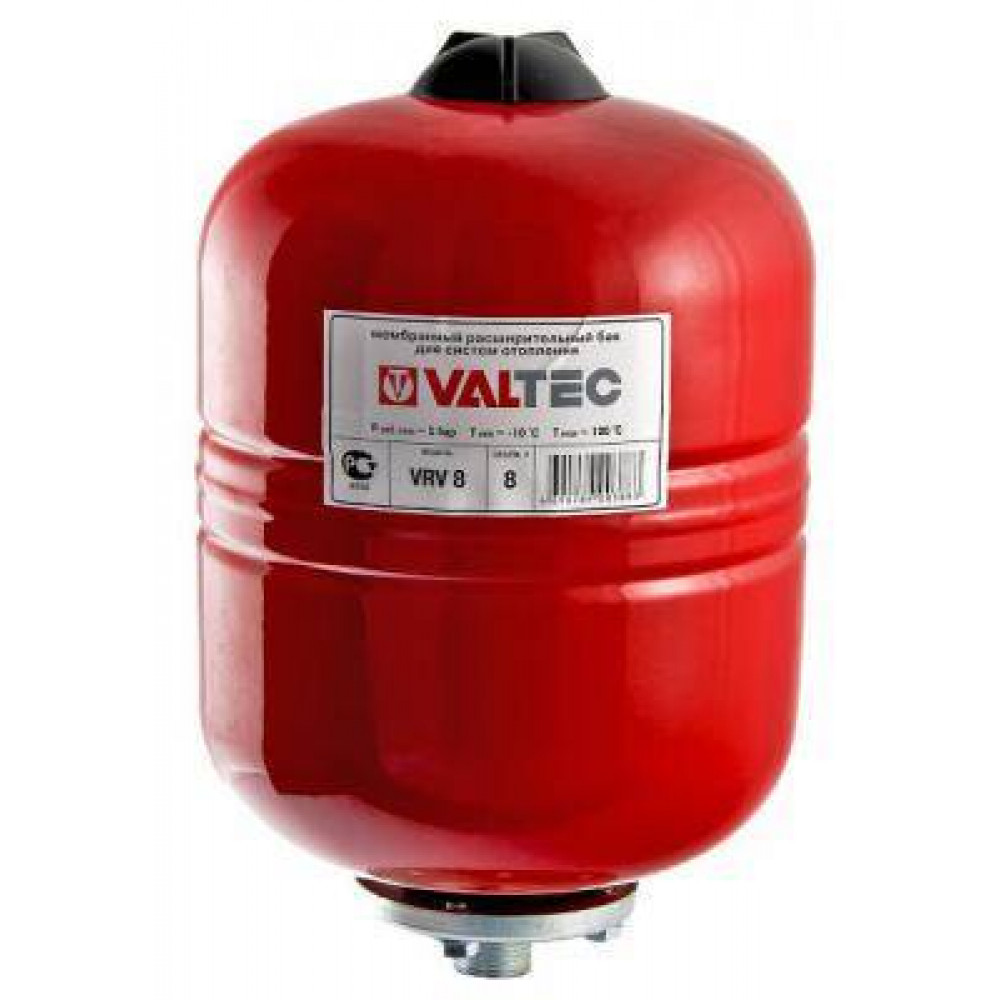

Расширительный бак для отопления Valtec VRV 8

Расширительный бак для отопления Valtec VRV 8 (арт. VT.RV.R.060008) предназначен для компенсации температурного расширения теплоносителя, сглаживания колебаний давления и компенсации гидравлических ударов в замкнутых системах отопления с температурой теплоносителя до 100°С. Корпус бака изготовлен из углеродистой стали с окраской эпоксиполиэфиром красного цвета. Заменяемая мембрана выполнена из EPDM. Вода в баках находится в эластичной мембране и не соприкасается со стальными стенками корпуса, что предохраняет корпус от коррозии, а воду от загрязнения продуктами коррозии стали. Газовая камера баков наполнена азотом. Это также предохраняет стенки бака от коррозии при возникновении на них конденсата. Бак имеет вертикальное исполнение и предназначен для настенного подвесного монтажа. Подключение к системе расположено сверху бака и имеет размер 3/4" с наружной резьбой. В качестве рабочей среды допустимо использовать воду и растворы гликолей до 50% с температурой от -10°C до +100°C. Рабочее давление не должно превышать 5 бар. Предварительное давление воздушной полости составляет 1,5 бара. Мембранный бак для отопления Valtec VRV 8 имеет объём 8 л. Высота бака 31,1 см, диаметр 20 см. Конструкция мембранного бака Valtec VRV 8 1 - корпус из углеродистой стали; 2 - контрфланец с штуцером подключения к системе 3/4" НР; 3 - мембрана из EPDM; 4 - латунный ниппель Указания по монтажу и эксплуатации Мембранный бак должен устанавливаться в месте, доступном для обслуживания, в котором он будет защищён от механических повреждений, вибраций и атмосферных воздействий. На трубопроводе, соединяющем бак с магистралью, не допускается установка запорной арматуры. Для отключения и обслуживания бака рекомендуется устанавливать на подводящем трубопроводе сгоны-отсекатели VT.538 или VT.537 Предпочтительнее устанавливать бак в точке минимального расчётного давления в системе (перед циркуляционным насосом). Перед сдачей системы в эксплуатацию система отопления подлежит гидравлическому испытанию. Каждый бак VALTEC проходит заводское испытание давлением, в 1,5 раза превышающем рабочее. Продолжительность заводского испытания повышенным давлением составляет 30 мин. Если при гидравлическом испытании системы предусматривается превышение приведённых параметров, то перед испытаниями бак должен быть отсоединен от системы и подводящий трубопровод заглушен. Перед монтажом бака необходимо проверить манометром давление газовой подушки, которое должно соответствовать проектным данным. Если по расчёту требуется изменить заводскую установку давления в газовой подушки бака, то для снижения давления, газ стравливается путем нажатия на клапан ниппеля, находящегося под пластиковой крышкой. Для того, чтобы увеличить давление, к ниппелю присоединяется воздушный насос. При эксплуатации мембранного бака необходимо не реже 1 раза в месяц проверять давление газовой подушки. В случае установки в существующую систему отопления дополнительных отопительных приборов, водонагревателей и т.п. ёмкость бака должна быть пересчитана в соответствии с изменившимся объёмом требуемого теплоносителя. Если в систему отопления, рассчитанную на один тип теплоносителя, заливается теплоноситель с другими параметрами плотности и температурного расширения, ёмкость бака должна быть соответственно пересчитана. Не рекомендуется производить подкачку воздушной подушки при помощи компрессоров - это может привести к попаданию в газовую полость агрессивных к материалу бака и мембраны веществ. Не допускается замораживание рабочей среды внутри бака. Порядок замены мембраны перекрыть участок системы, на котором находится бак и слить с него воду; отсоединить бак от подводящего трубопровода; разболтить контрфланец и снять его; через открывшееся отверстие бака вынуть мембрану; продуть внутреннюю полость бака сжатым воздухом; подготовить к установке новую мембрану, для чего присыпать её наружную поверхность тальком; установить новую мембрану таким образом, чтобы фартук мембраны плотно прилегал к фланцу бака; установить на место контрфланец и заболтить его; произвести подкачку воздуха газовой подушки до расчётного значения и присоединить бак к системе.
