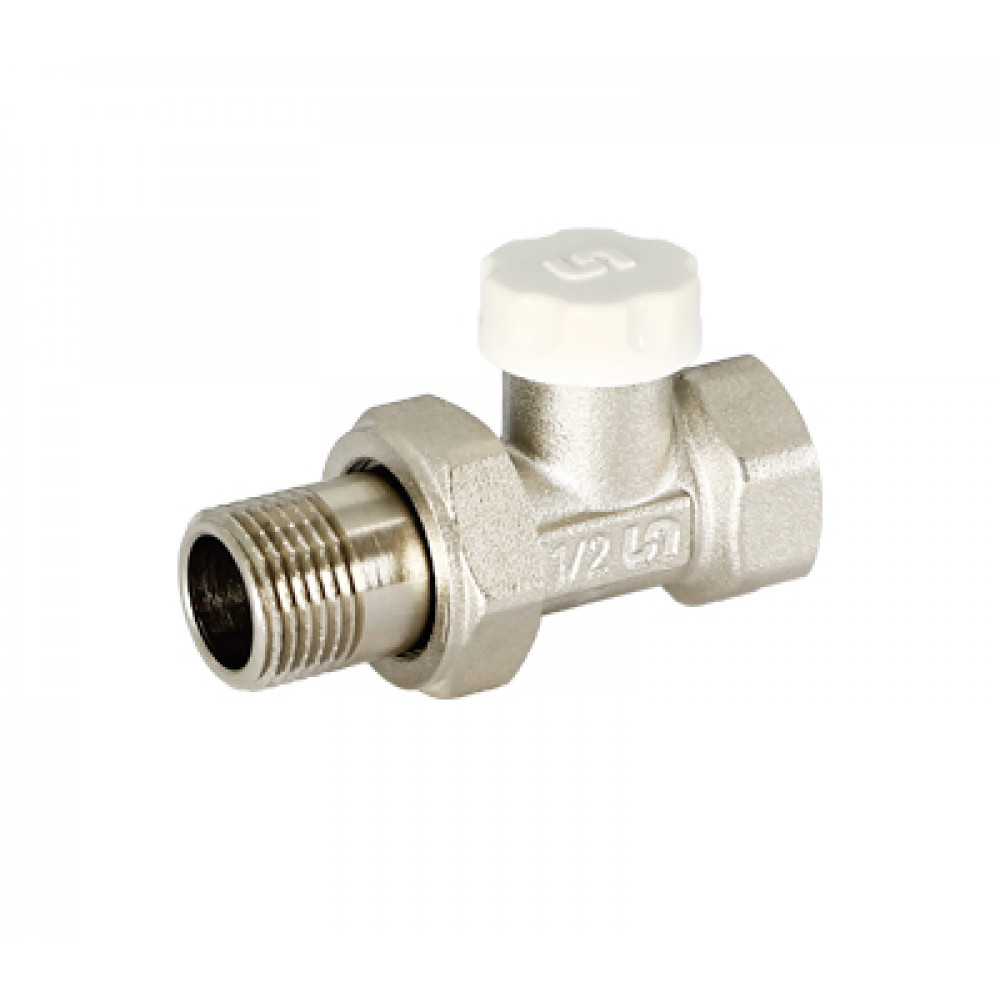

Вентиль обратный прямой Uni-Fitt 1/2" для радиатора (170N2001)

Прямой обратный вентиль Uni-Fitt 1/2" для радиатора (170N2001) предназначен для первичной балансировки системы отопления с давлением до 10 бар и, при необходимости, отключения радиатора от системы. В качестве теплоносителя может использоваться вода или незамерзающие жидкости с температурой до +110°C. Также вентиль может использоваться на трубопроводах систем питьевого и хозяйственного назначения, горячего водоснабжения, на технологических трубопроводах. Благодаря разъёмному соединению радиатор легко может быть демонтирован (после перекрытия вентилей на подающем и обратном трубопроводах) для проведения профилактических и ремонтных работ. Конструкция 1 - рукоятка из пластика ABS; 2 - уплотнительная прокладка из EPDM; 3 - шток из латуни CW614N; 4 - корпус из никелированной латуни CW617N; 5 - уплотнительная прокладка из N.B.R.; 6 - ниппель из латуни CW617N; 7 - накидная гайка из латуни CW617N; 8 - стальной фиксатор; 9 - уплотнительная прокладка из N.B.R. Габариты Длина A - 73,5 мм Высота B - 36 мм Ширина C - 22,5 мм Размер резьбы F - 1/2" Размер резьбы G - 1/2" Указания по монтажу Вентиль не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на вентиль от трубопровода. Вентиль может устанавливаться в любом положении. Муфтовые соединения должны выполняться с использованием уплотнительных материалов. Перед установкой вентилей трубопровод должен быть очищен от окалины и ржавчины. Системы отопления,трубопроводы котельных по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей. Вентиль должен быть надёжно закреплен на трубопроводе, подтекание рабочей жидкости по резьбовой части не допускается. После монтажа обязательно проводится манометрическое испытание герметичности системы. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними. Указания по эксплуатации Для доступа к регулировочному винту необходимо открутить защитный колпачок. Для регулировки необходим шестигранный ключ №6. Регулировка расхода теплоносителя производится вращением регулировочного винта по часовой стрелке – для уменьшения потока теплоносителя, и против – для увеличения. Для полного перекрытия потока достаточно закрутить винт по часовой стрелке до упора.
